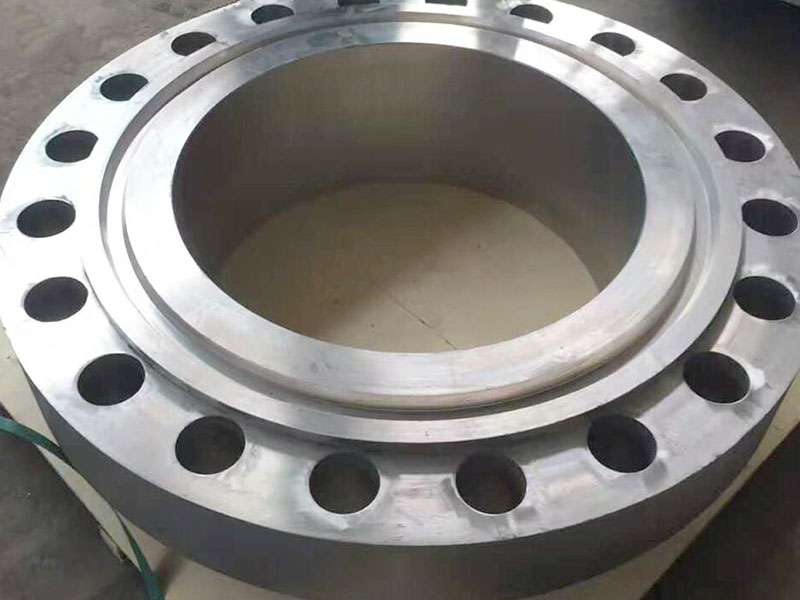

承插焊法蘭
給排水工程
焊接連接
2022-03-29
承插焊法蘭是指管子端部插入法蘭環階梯內，在管端及外側焊接的法蘭。有帶頸和不帶頸兩種。帶頸管法蘭的剛性好，焊接變形小，密封性較好，可用于壓力為1.0~10.0MPa的場合。容器用乙型法蘭也屬承插焊法蘭，用于密封要求較高的場合。設計時，承插焊法蘭可按整體式法蘭校核。密封面形式突面(RF)、凹凸面(MFM)、榫槽面(TG)、環連
承插焊法蘭是指管子端部插入法蘭環階梯內，在管端及外側焊接的法蘭。有帶頸和不帶頸兩種。帶頸管法蘭的剛性好，焊接變形小，密封性較好，可用于壓力為1.0~10.0MPa的場合。容器用乙型法蘭也屬承插焊法蘭，用于密封要求較高的場合。設計時，承插焊法蘭可按整體式法蘭校核。
密封面形式
突面(RF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ)
材質
碳鋼（Carbon Steel）:ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70；
不銹鋼（Stainess Steel）: ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金鋼（Alloy Steel）: ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；
制造標準
ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997
